點擊圖片查看原圖
| 品名 |
哈氏合金
|
貨號 |
02
|
牌號 |
HastelloyC276
|
| 產(chǎn)地 |
上海
|
鎳含量 |
余量（%）
|
雜質(zhì)含量 |
0.05（%）
|
| 粒度 |
標準（目）
|
Hastelloy C-276
UNS N10276, W.Nr.2.4617, NiMo16Cr15W, NC17D
具有很多優(yōu)異性能的耐蝕合金，對氧化性和中等還原性腐蝕有很好的抵抗能力。是僅有的幾種能夠耐潮濕氯氣、次氯酸鹽以及二氧化氯溶液腐蝕的材料。
具有優(yōu)異的抗應力腐蝕開裂能力和好的耐局部腐蝕能力，在很多化工工藝介質(zhì)中有滿意的耐蝕特性，包括浸蝕很強的無機酸溶液、氯氣和含氯化物的各種介質(zhì)、干燥氯氣、甲酸和醋酸、海水和鹽水等

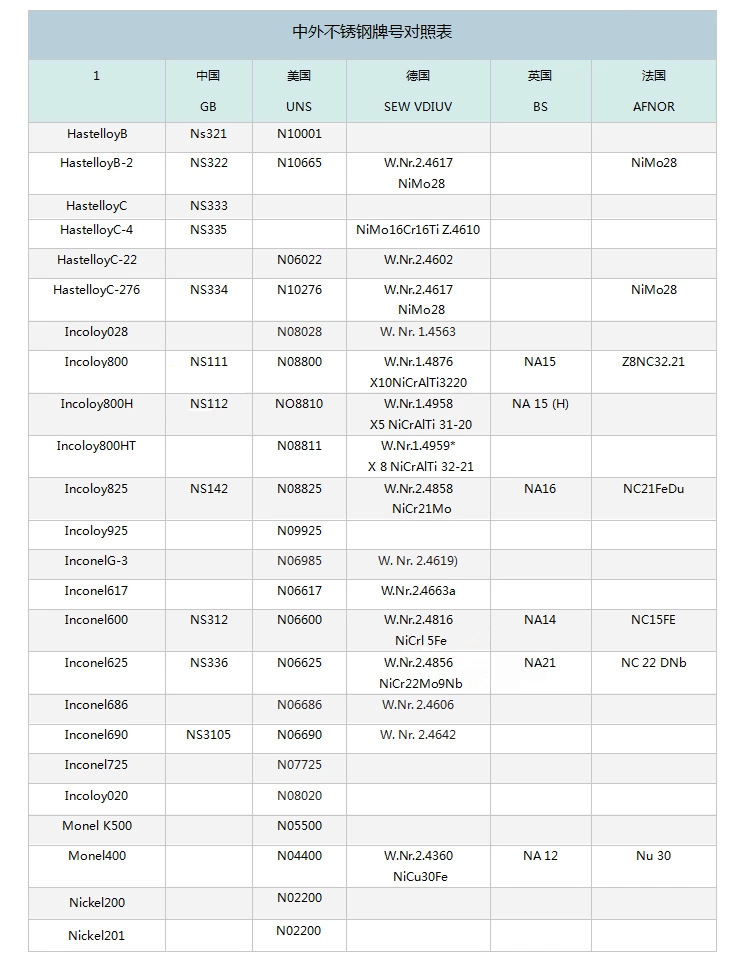

Hastelloy C-276相近牌號
美國：UNS N10276
德國：W.Nr.2.4617
Hastelloy C-276應用領域
核能工業(yè)、化學處理、污染防治
化工、石油工業(yè)中傳輸管道、蒸發(fā)器
乙酸和酸性產(chǎn)品的反應器
熱交換器、反應釜
在酸性氣體環(huán)境中作業(yè)的設備和元件
硫酸冷凝器
Hastelloy C-276供應規(guī)格
棒、帶、管、板等協(xié)商供應
Hastelloy C-276物理數(shù)值
|
Θ/℃ |
熱導率W/mk |
電阻μΩcm |
彈性模KN/mm2 |
|
20 |
10.6 |
125 |
208 |
|
100 |
12 |
127 |
204 |
|
300 |
15.4 |
129 |
195 |
|
500 |
17.1 |
129 |
182 |
|
600 |
20.7 |
128.5 |
175 |
|
700 |
22.6 |
128 |
168 |
|
800 |
24.3 |
126.5 |
160 |
|
900 |
26.2 |
126 |
151 |
|
1000 |
28 |
125.5 |
143 |
Hastelloy C-276執(zhí)行標準
鍛件/棒:ASTM B462,STM B564, ASTM B575
帶/板:ASTM B575, ASTM B906
管件:ASTM B622, ASTM B829, ASTM B619,?
ASTM B775, ASTM B626
Hastelloy C-276化學成份Typical values(Weight %)
|
C |
Si |
S |
P |
Mn |
V |
|
≤0.01 |
≤0.08 |
≤0.001 |
≤0.015 |
≤1.0 |
0.1-0.3 |
|
Cr |
Ni |
Co |
Mo |
Fe |
W |
|
15.0-16.5 |
余 |
≤2.50 |
15.0-17.0 |
4.0-7.0 |
3.0-4.5 |
Hastelloy C-276力學性能（標準）
|
規(guī)格 |
θ/℃ |
σЬ/ MPa |
σ0.2/MPa |
δ5 /% |
|
管 |
20 |
≥727 |
≥313 |
≥70 |
|
板 |
20 |
≥741 |
≥347 |
≥67 |
|
棒 |
20 |
≥758 |
≥363 |
≥62 |
|
帶 |
20 |
≥796 |
≥376 |
≥60 |
Hastelloy C-276物理性能
溶點：1325-1370 ℃
Hastelloy C-276熱加工
1.熱加工溫度范圍1200℃～950℃，冷卻方式為水冷或快速空冷。
2.為保證好的防腐性能，熱加工后應進行熱處理，工件應直接加入已升溫的熱處理爐。
Hastelloy C-276冷加工
1.加工硬化率大于奧氏體不銹鋼，因此需要對加工設備
進行挑選。工件應為固溶熱處理態(tài)，并且在冷軋過程中應有中間退火。
2.若冷軋變形量大于15%，則需要對工件進行二次固溶處理。
Hastelloy C-276熱處理
1.固溶處理溫度范圍是1100℃～1160℃。
2.冷卻方式為水淬，厚度小于1.5mm的材料也可采用快速空冷。若采用空冷，則應在2分鐘內(nèi)從1000℃冷卻至600℃。
3.在熱處理過程中，必須保持工件清潔。
Hastelloy C-276機加工
此材料對硬化敏感，因此宜采用低切削速度和重進刀進行加工。
