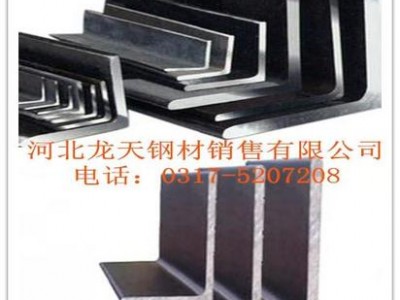

角鋼
角鋼俗稱角鐵、是兩邊互相垂直成角形的長條鋼材。有等邊角鋼和不等邊角鋼之分。等邊角鋼的 兩個邊寬相等。其規格以邊寬×邊寬×邊厚的毫米數表示。如“∟30×30×3”，即表示邊寬為 30毫米、邊厚為3毫米的等邊角鋼。也可用型號表示，型號是邊寬的厘米數，如∟3#。型號不表示同一型號中不同邊厚的尺寸，因而在合同等單據上將角鋼的邊寬、邊厚尺寸填寫齊全，避免單獨用型號表示。熱軋等邊角鋼的規格為2#-20#。角鋼可按結構的不同需要組成各種不同的受力構件，也可作構件之間的連接件。廣泛地用于各種建筑結構和工程結構，如房梁、橋梁、輸電塔、起重運輸機械、船舶、工業爐、反應塔、容器架以及倉庫。
主要分為等邊角鋼和不等邊角鋼兩類，其中不等邊角鋼又可分為不等邊等厚及不等邊不等厚兩種。
角鋼的規格用邊長和邊厚的尺寸表示。目前國產角鋼規格為2—20號，以邊長的厘米數為號數，同一號角鋼常有2—7種不同的邊厚。進口角鋼標明兩邊的實際尺寸及邊厚并注明相關標準。一般邊長12.5cm以上的為大型角鋼，12.5cm—5cm之間的為中型角鋼，邊長5cm以下的為小型角鋼。[1]
等邊角鋼理論重量表
規格(邊長*厚度)mm 質量(kg/m) 規格(邊長*厚度)mm 質量(kg/m)
20*3 0.89 80*5 6.21
20*4 1.15 80*6 7.38
25*3 1.12 80*7 8.53
25*4 1.46 80*8 9.66
30*3 1.37 80*10 11.87
30*4 1.79 90*6 8.35
36*3 1.66 90*7 9.66
36*4 2.16 90*8 10.95
36*5 2.65 90*10 13.48
40*3 1.85 90*12 8.35
40*4 2.42 100*6 9.37
40*5 2.98 100*7 10.83
45*3 2.09 100*8 12.28
45*4 2.74 100*10 15.12
45*5 3.37 100*12 17.9
45*6 3.99 100*14 20.61
50*3 2.33 100*16 23.26
50*4 3.06 110*7 11.93
50*5 3.77 110*8 13.53
50*6 4.46 110*10 16.69
56*3 2.62 110*12 19.78
56*4 3.45 110*14 22.81
56*5 4.25 125*8 15.5
56*8 6.57 125*10 19.13
63*4 3.91 125*12 22.7
63*5 4.82 125*14 26.19
63*6 5.72 140*10 21.49
63*8 7.47 140*12 25.52
