點(diǎn)擊圖片查看原圖
| 產(chǎn)地 |
天工
|
是否進(jìn)口 |
否
|
品名 |
合工鋼
|
| 貨號(hào) |
009
|
材質(zhì) |
HD
|
產(chǎn)地/廠家 |
天工
|
| 加工工藝 |
熱軋
|
倉(cāng)庫(kù)所在城市 |
蘇州
|
倉(cāng)庫(kù) |
斯圖加特庫(kù)
|
| 倉(cāng)庫(kù)地址 |
圣愛路
|
倉(cāng)庫(kù)電話 |
051267862895
|
品牌 |
斯圖加特
|
HD模具鋼是在UHBQR080鋼的基礎(chǔ)上我國(guó)自行研制的鋼種，HD模具鋼不含鈷，增加了質(zhì)量分?jǐn)?shù)為1%的鎳和微量鈮、硼，其高溫強(qiáng)韌性、高溫硬度、熱穩(wěn)定性、抗熱疲勞性等均較好。該類模具的表層受熱溫度可達(dá)710℃。HD鋼供應(yīng)的局限性，限制了HD2新鋼種的推廣應(yīng)用。在相同硬度下。HD鋼比3Cr2W8V鋼的斷裂韌度高50%，700℃高溫時(shí)抗拉強(qiáng)度提高70%，冷熱疲勞抗力和熱磨損性能分別提高一倍和50%。
化學(xué)成分
C0.35%-0.45%、
Si≤0.35%、
Mn≤0.40%、
Cr2.50%-3.00%、
Mo1.80%-2.20%、
Ni0.80%-1.20%、
V1.00%-1.40%、
Nb0.10%-0.25%、
S≤0.30%、
P≤0.30%
熱處理工藝規(guī)范
臨界點(diǎn)溫度：
Ac1=770℃，Ms=320℃
熱加工規(guī)范：
加熱溫度1100-1150℃，開始溫度1000-1050℃，終止溫度≥850℃，鍛后砂冷。
退火規(guī)范：
840-860℃×4h退火，爐冷至550℃后出爐空冷，退火硬度190-220HBW。
普通淬火、回火規(guī)范：
淬火溫度1130±10℃，油或空冷，回火溫度590±10℃。
離子滲氮規(guī)范：
540℃×3h離子滲氮，NH3流量為500L/h,爐壓530-580MPa?；衔飳雍穸?9um,擴(kuò)散層深度0.252mm,表面硬度1050-1100HV。為了獲得韌性滲氮層，采用加入氬氣的辦法稀釋氨氣，當(dāng)NH3的體積分?jǐn)?shù)為10%時(shí)可獲得無白亮層的純擴(kuò)散層。
離子氮碳共滲規(guī)范
540℃×3h離子氮碳共滲，NH3：CH3COCH3=8：1，化合物層12um,擴(kuò)散層0.192mm,表面硬度900-1000HV。
離子硫氮共滲規(guī)范：
540℃×2.5h離子硫氮碳共滲，NH3+CH3COCH3+CS2混合液蒸汽流量控制在20:1左右為宜。硫化物層8.2um，化合物層1.82um.,擴(kuò)散層0.21mm.
1、該鋼在熱擠壓沖頭中的應(yīng)用：大口徑彈體毛胚熱擠壓的工作條件是溫度高、壓力大、冷熱交替進(jìn)行，作為熱擠壓沖頭，其材料要求非常苛刻。代替了長(zhǎng)期以來沿用的傳統(tǒng)熱作模具鋼3Cr2W8V。
2、適合受熱溫度較高的黑色及非鐵金屬熱擠壓模具，使用壽命比3Cr2W8V鋼高兩倍以上。
3、適用于制作黑色和非鐵金屬的熱擠壓和精鍛模具。
4、適用于700℃左右工作的各類熱作模具
5、曲柄熱鐓鍛模使用壽命4700-8900件，比3Cr2W8V鋼鍛模高2-3倍。
6、HD鋼用于鋼質(zhì)藥管熱擠壓凸模、銅合金管材擠壓底模和穿孔針，以及熱擠壓軸承凸模和凹模、氣門擠壓低模等模具，使用壽命比3Cr2W8V鋼長(zhǎng)
2、適合受熱溫度較高的黑色及非鐵金屬熱擠壓模具，使用壽命比3Cr2W8V鋼高兩倍以上。
3、適用于制作黑色和非鐵金屬的熱擠壓和精鍛模具。
4、適用于700℃左右工作的各類熱作模具
5、曲柄熱鐓鍛模使用壽命4700-8900件，比3Cr2W8V鋼鍛模高2-3倍。
6、HD鋼用于鋼質(zhì)藥管熱擠壓凸模、銅合金管材擠壓底模和穿孔針，以及熱擠壓軸承凸模和凹模、氣門擠壓低模等模具，使用壽命比3Cr2W8V鋼長(zhǎng)
多樣化加工
| 品牌 | 型號(hào) | 加工能力 |
| 合濟(jì) | H-1310 | 1000*1300 |
| 合濟(jì) | SH-1080D | 800*1000 |
| 合濟(jì) | G4265/82 | 500*820 |
| 合濟(jì) | G4240/70 | 400*700 |
| 合濟(jì) | GD4240 | 350*700 |
| 合濟(jì) | G4230/50 | 300*500 |
| 合濟(jì) | GW4028B | 280*400 |
| 設(shè)備名稱 | 工作臺(tái)規(guī)格 | 最大加工長(zhǎng)度 | 最大加工寬度 | 最大加工厚度 |
加工精度
|
||
|
500mm以內(nèi)
|
|||||||
| 平行度 | 平面度 | 直角度 | |||||
| 龍門銑床 | 600×1500×300 | 2000mm | 1000mm | 325mm | ≤0.05mm | ≤0.05mm | |
| 側(cè)銑 | 630×1300×300 | 1800mm | 1000mm | 300mm | ≤0.05mm | ||
| 精銑 | 450×450×600 | 1000mm | 800mm | 550mm | ≤0.02mm | ||
| 磨床 | 600×1500×350 | 1650mm | 1000mm | 350mm | ≤0.02mm | ≤0.02mm | |
| 磨床 | 630×1250×270 | 1400mm | 1000mm | 270mm | ≤0.02mm | ≤0.02mm | |
| 倒角機(jī) | 500×1000 | ||||||
| 打標(biāo)機(jī) | 170 | ||||||

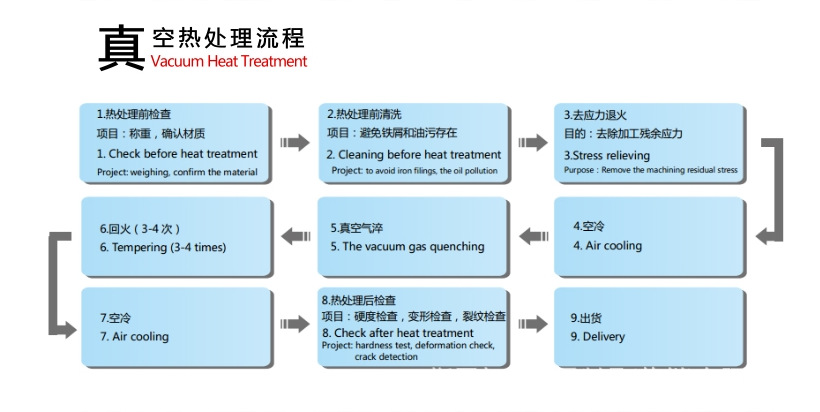

真空熱處理
真空熱處理是真空技術(shù)與熱處理技術(shù)相結(jié)合的熱處理技術(shù)，是指熱處理工藝的全部或部分在真空狀態(tài)下進(jìn)行的，真空熱
處理可以實(shí)現(xiàn)幾乎所有的常規(guī)熱處理所能涉及的熱處理工藝，但熱處理質(zhì)量大大提高。與常規(guī)熱處理相比，真空熱處理的同
時(shí)，可實(shí)現(xiàn)無氧化、無脫碳、無滲碳，可去掉工件表面的磷屑，并有脫脂除氣等作用，從而達(dá)到表面光亮凈化的效果。
品質(zhì)保證
合作品牌
用途/應(yīng)用領(lǐng)域
聯(lián)系我們
