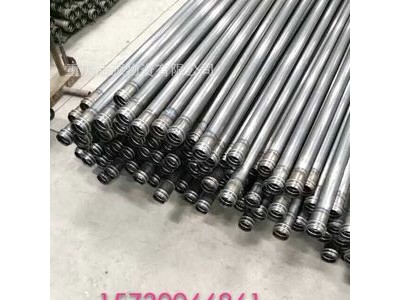

點擊圖片查看原圖
| 是否進口 | 否 | 品名 | 聲測管 | 材質 | Q235B |
| 產地/廠家 | 包鋼 | 倉庫所在城市 | 重慶 | 倉庫 | 大渡口 |
| 倉庫地址 | 重慶市大渡口龍紋鋼材市場 | 倉庫電話 | 15730066861 | 計重方式 | 理計 |
| 質量等級 | 正品（受理質量異議） | 用途范圍 | 混泥土檢測 | 加工服務 | 無加工 |
聲測管(sounding pipe)是灌注樁進行超聲檢測法時探頭進入樁身內部的通道。它是灌注樁超聲檢測系統的重要組成部分，它在樁內的預埋方式及其在樁的橫截面上的布置形式，將直接影響檢測結果。因此，需檢測的樁應在設計時將聲測管的布置和埋置方式標入圖紙，在施工時應嚴格控制埋置的質量，以確保檢測工作順利進行。
常用的管子有鋼管、鋼質波紋管、塑料管3種。
折疊鋼管
優點是便于安裝，可用電焊焊在鋼筋骨架外，可代替部分鋼筋截面，而且由于鋼管剛度較大.埋置后可基本上保持其平行度和平直度，許多大直徑灌注樁均采用鋼管作為聲測管。但鋼管的價格較貴，但鴻冶管業新型鉗壓式聲測管就很好的解決了這個問題。
折疊鋼質波紋管
優點是管壁薄、鋼材省和抗?jié)B、耐壓、強度高、柔性好等特點，通常用于預應力結構中的后張法預留孔道:用做聲測管時。可直接綁扎在鋼筋骨架上，接頭處可用大一號波紋管套接。由于波紋管很輕，因而操作十分方便，但安裝時需注意保持其軸線的平直。
折疊塑料管
優點是聲阻抗率較低，用做聲測管具有較大的透聲率，通?？捎糜谳^小的灌注樁，在大型灌注樁中使用時應慎重，因?yàn)榇笾睆綐缎韫嘧⒋罅炕炷粒嗟乃療岵灰装l(fā)散:鑒于塑料的熱膨脹系數與混凝土的相差懸殊，混凝土凝固后塑料管因溫度下降而產生徑向和縱向收縮，有可能使之與混凝土局部脫開而造成空氣或水的夾縫，在聲通路上又增加了更多反射強烈的界面，容易造成誤判。

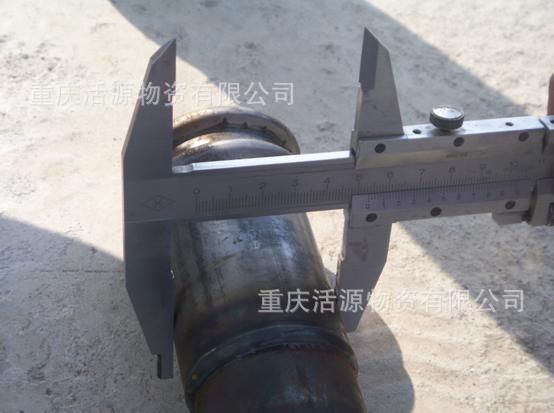

聲測管的直徑，通常比徑向換能器的直徑大l0mm即可，常用規格是內徑50-60mm。管子的壁厚對透聲率的影響很小，所以，原則上對管壁厚度不作限制，但從節省用鋼量的角度而言，管壁只要能承受新澆混凝土的側壓力，則越薄越省。
聲測管的其他用途
聲測管除了用作檢測通道及取代一部分鋼筋截面外，還可作為樁底壓漿的管道。試驗證明，經樁底漿處理的灌注樁，可大幅度提高其承載力。同時聲測管還可作為事故樁缺陷沖洗與壓漿處理的管道，這時需采取措施把需壓漿的缺陷部位的管道打穿。
超聲波透射法檢測，對聲測管總體的要求是:接頭牢靠不脫開，密封不漏漿;管壁平整不打折，平順無變形;管體豎直不歪斜;管內暢通無異物。
當聲測管材料或安裝工藝較差時，可能造成漏漿、堵管、斷裂、彎曲、下沉、變形等事故的發生，對超聲波透射法進行樁基完整性檢測產生較大影響，甚至于無法進行超聲波透射法檢測。
