單位：毫米 mm

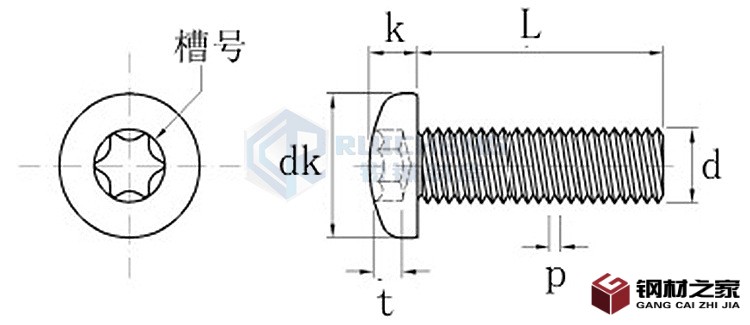

| 梅花槽盤頭螺絲 | ||||
| 規(guī)格 | 螺距P | 頭部直徑dk | 頭部厚度k |
梅花槽號 對應工具型號 |
| M1.6 | 0.35 | 2.9-3.2 | 1.16-1.3 | T4 |
| M2 | 0.4 | 3.7-4.0 | 1.46-1.6 | T6 |
| M2.5 | 0.45 | 4.7-5.0 | 1.96-2.1 | T8 |
| M3 | 0.5 | 5.3-5.6 | 2.26-2.4 | T10 |
| M4 | 0.7 | 7.64-8.0 | 2.92-3.1 | T20 |
| M5 | 0.8 | 9.14-9.5 | 3.52-3.7 | T25 |
| M6 | 1 | 11.57-12.0 | 4.3-4.6 | T30 |
| M8 | 1.25 | 15.57-16.0 | 5.7-6.0 | T45 |
| M10 | 1.5 | 19.48-20.0 | 7.5-7.14 | T50 |
