產(chǎn)地	武漢	是否進(jìn)口	否	材質(zhì)	其他
貨號(hào)	咨詢客服	產(chǎn)地/廠家	安鋼	計(jì)重方式	過磅
倉庫所在城市	武漢	倉庫	儲(chǔ)運(yùn)庫	倉庫地址	武漢儲(chǔ)運(yùn)
倉庫電話	027-82200010	質(zhì)量等級(jí)	正品（受理質(zhì)量異議）	加工服務(wù)	深加工（沖壓、折彎等）
配送服務(wù)	可配送到廠	貨物銷售類型	現(xiàn)貨	用途范圍	機(jī)械制造,餐飲廚具,壓力容器,集裝箱,金屬制品,汽車用,精密電子,食用機(jī)械,化工設(shè)備,建筑裝飾
產(chǎn)品表面描述	表面無劃痕	規(guī)格	定制

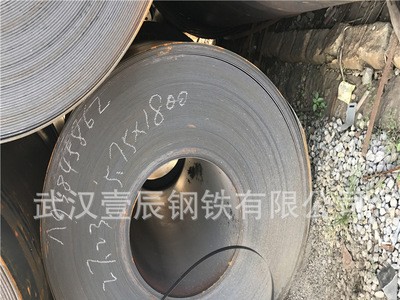

      熱卷（Hot rolled），即熱軋卷板，它是以板坯（主要為連鑄坯）為原料，經(jīng)加熱后由粗軋機(jī)組及精軋機(jī)組制成帶鋼。

      熱卷（Hot rolled），即熱軋卷板，它是以板坯（主要為連鑄坯）為原料，經(jīng)加熱后由粗軋機(jī)組及精軋機(jī)組制成帶鋼。

      從精軋最后一架軋機(jī)出來的熱鋼帶通過層流冷卻至設(shè)定溫度，由卷取機(jī)卷成鋼帶卷，冷卻后的鋼帶卷，根據(jù)用戶的不同需求，經(jīng)過不同的精整作業(yè)線（平整、矯直、橫切或縱切、檢驗(yàn)、稱重、包裝及標(biāo)志等）加工而成為鋼板、平整卷及縱切鋼帶產(chǎn)品。

生產(chǎn)熱卷的鋼廠：寶鋼、首鋼、鞍鋼、太鋼、八鋼、酒鋼、安陽、鞍山、攀鋼、本鋼、唐鋼、濟(jì)鋼、沙鋼、日照、漣鋼、重鋼

厚度（mm）[1]	寬度（mm）	長度（mm）	卷內(nèi)徑（mm）
1.5～4.0	800～1600	2000～2500（或C）	Φ580

鋼板和鋼帶的厚度允許偏差應(yīng)符合表2的規(guī)定。
表2

公稱厚度（mm）[1]	厚度公差(mm)	切片后寬度方向 厚度偏差（mm）	切片后軋制方向 厚度偏差（mm）
>1.5-2.6	±0.10	≤0.05	≤0.05
>2.6-3.0	±0.12	≤0.05	≤0.05
>3.0-4.0	-0.17～+0.12	≤0.05	≤0.05

1.3 鋼板的不平度不得大于12mm。不平度測(cè)量單位長度為1000mm.
1.4 鋼板和鋼帶的鐮刀彎每2米不得大于4mm。
1.5 鋼板和鋼帶的寬度公差應(yīng)符合下表的規(guī)定。

	寬度允許偏差（mm）
厚度范圍（mm）[1]	>2.0-2.8	>2.8-3.5
切邊	0~+3	0~+5
不切邊	+20（目標(biāo)值+10）

1.6 鋼卷頭尾溢出邊應(yīng)不大于40mm,中部溢出邊、塔形高度應(yīng)不大于30mm.
1.7 每卷鋼卷重量應(yīng)為5－25噸。

熱卷可以分為直發(fā)卷及精整卷（分卷、平整卷及縱切卷）。

按其材質(zhì)、性能的不同可分為：普通碳素結(jié)構(gòu)鋼、低合金鋼、合金鋼。

按其用途的不同可分為：冷成型用鋼、結(jié)構(gòu)鋼、汽車結(jié)構(gòu)鋼、耐腐蝕結(jié)構(gòu)用鋼、機(jī)械結(jié)構(gòu)用鋼、焊接氣瓶及壓力容器用鋼、管線用鋼等。

由于熱連軋鋼板產(chǎn)品具有強(qiáng)度高，韌性好，易于加工成型及良好的可焊接性等優(yōu)良性能，因而被廣泛應(yīng)用于船舶、汽車、橋梁、建筑、機(jī)械、壓力容器等制造行業(yè)。

隨著熱軋尺寸精度、板形、表面質(zhì)量等控制新技術(shù)的日益成熟以及新產(chǎn)品的不斷問世，熱連軋鋼板、帶產(chǎn)品得到了越來越廣泛的應(yīng)用并在市場上具有越來越強(qiáng)的競爭力。

1、SPHC——首位S位鋼Steel的縮寫，P為Plate的縮寫，H為熱Heat的縮寫，C商業(yè)Commercial的縮寫，整體表示一般用熱軋鋼板及鋼帶[2]  。

2、SPHD——表示沖壓用熱軋鋼板及鋼帶。

3、SPHE——表示深沖用熱軋鋼板及鋼帶。

4、SPCC——表示一般用冷軋?zhí)妓劁摫“寮颁搸?。其中第三個(gè)字母C為冷Cold的縮寫。需保證抗拉試驗(yàn)時(shí)，在牌號(hào)末尾加T為SPCCT。

5、SPCD——表示沖壓用冷軋?zhí)妓劁摫“寮颁搸?/span>

6、SPCE——表示深沖用冷軋?zhí)妓劁摫“寮颁搸?。需保證非時(shí)效性時(shí)，在牌號(hào)末尾加N為SPCEN。

冷軋?zhí)妓劁摫“寮颁搸д{(diào)質(zhì)代號(hào)：退火狀態(tài)為A，標(biāo)準(zhǔn)調(diào)質(zhì)為S，1/8硬為8，1/4硬為4，1/2硬為2，硬為1。 表面加工代號(hào)：無光澤精軋為D，光亮精軋為B。如SPCC-SD表示標(biāo)準(zhǔn)調(diào)質(zhì)、無光澤精軋的一般用冷軋?zhí)妓乇“?。再如SPCCT-SB表示標(biāo)準(zhǔn)調(diào)質(zhì)、光亮加工，要求保證機(jī)械性能的冷軋?zhí)妓乇“濉?/span>

7、JIS機(jī)械結(jié)構(gòu)用鋼牌號(hào)表示方法為： S+含碳量+字母代號(hào)（C、CK），其中含碳量用中間值×100表示，字母C：表示碳K：表示滲碳用鋼。如碳結(jié)卷板S20C其含碳量為0.18-0.23%。

我國硅鋼片牌號(hào)表示方法[2]

（1）冷軋無取向硅鋼帶（片） 表示方法：DW+鐵損值（在頻率為50HZ，波形為正弦的磁感峰值為1.5T的單位重量鐵損值。）的100倍+厚度值的100倍。 如DW470-50表示鐵損值為4.7w/kg，厚度為0.5mm的冷軋無取向硅鋼，現(xiàn)新型號(hào)表示為50W470。

（2）冷軋取向硅鋼帶（片） 表示方法：DQ+鐵損值（在頻率為50HZ，波形為正弦的磁感峰值為1.7T的單位重量鐵損值。）的100倍+厚度值的100倍。有時(shí)鐵損值后加G表示高磁感。

（3）熱軋硅鋼板 熱軋硅鋼板用DR表示，按硅含量的多少分成低硅鋼（含硅量≤2.8%）、高硅鋼（含硅量>2.8%）。

表示方法：DR+鐵損值（用50HZ反復(fù)磁化和按正弦形變化的磁感應(yīng)強(qiáng)度最大值為1.5T時(shí)的單位重量鐵損值）的100倍+厚度值的100倍。如DR510-50表示鐵損值為5.1，厚度為0.5mm的熱軋硅鋼板。 家用電器用熱軋硅鋼薄板的牌號(hào)用JDR+鐵損值+厚度值來表示，如JDR540-50 冷軋卷板是以熱軋鋼帶為原料，在常溫下經(jīng)過一系列軋制，后由卷取機(jī)卷成的鋼帶卷。熱軋卷板是以板坯為原料，加熱到一定溫度經(jīng)過粗軋及精軋機(jī)組軋制冷卻至設(shè)定溫度后，由卷取機(jī)卷成的鋼帶卷。冷軋鋼板相對(duì)于熱軋鋼板來說表面質(zhì)量好，尺寸精度高，再加之Q345B[1]退火處理，其機(jī)械性能和工藝性能都優(yōu)于熱軋鋼板，應(yīng)用于許多精度要求高的領(lǐng)域里，特別是家電制造行業(yè)、汽車行業(yè)。但冷軋板厚度薄，一般小于4mm。超過一定厚度就只能使用熱軋鋼板。

公稱厚度	屈服強(qiáng)度(Mpa)	抗拉強(qiáng)度(Mpa)	伸長率A50mm%	180度彎曲試驗(yàn)
>1.5-2.5	≤290	≥310	≥38	D=0a
>2.5-3.0	≤290	≥300	≥38	D=0a
>3.0-4.0	≤290	≥300	≥40	D=1/2a[3]

說明：1、表中所列拉伸試驗(yàn)、彎曲試驗(yàn)適用于縱向試樣
2、拉伸試驗(yàn)采用L0=50 mm，b=25 mm試樣
3、彎曲試驗(yàn)取樣方案應(yīng)該按照J(rèn)IS Z 2204的3號(hào)試樣進(jìn)行，試驗(yàn)方法應(yīng)該按照J(rèn)IS Z 2248進(jìn)行
4、硬度試驗(yàn)按照J(rèn)IS Z 2245的規(guī)定執(zhí)行
5、硬度HRB目標(biāo)值為60±8。質(zhì)保書中提供實(shí)際值，但不作為驗(yàn)收要求。
3.3 表面質(zhì)量
3.3.1 鋼板或鋼帶表面不允許有夾雜、裂紋、銹蝕等對(duì)使用有害的缺陷，不允許有停車斑。允許有不影響成型性能的缺陷，如輕微無手感的擦傷、酸洗后的淺黃色薄膜、輕微的麻點(diǎn)、劃傷、輥印和壓痕、色差和輕微無手感的折皺等。
3.3.2 由于鋼帶沒有機(jī)會(huì)將缺陷切除，允許帶缺陷交貨，但缺陷部分不超過鋼卷總長度的6%。
3.3.3 涂油指鋼板表面涂有具有一定防銹性能的靜電防銹油，涂油分輕涂油、中涂油、重涂油，由需方在合同中指明。涂油產(chǎn)品在正常的運(yùn)輸、存儲(chǔ)等情況下供方應(yīng)保證3個(gè)月內(nèi)無銹蝕。
