等優(yōu)點(diǎn)。電鍍鋅成本低，表面不是很光滑，其本身的耐腐蝕性比熱鍍鋅管差很多。

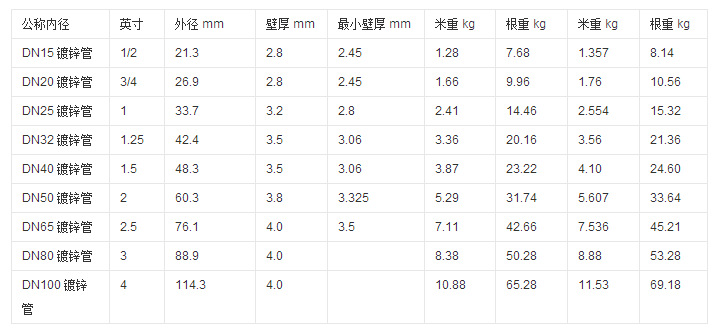

主要分類(lèi):
鍍鋅鋼管分冷鍍管、熱鍍管，前者已被禁用，后者還被國(guó)家提倡暫時(shí)能用。
是使熔融金屬與鐵基體反應(yīng)而產(chǎn)生合金層，從而使基體和鍍層二者相結(jié)合。熱鍍鋅是先將鋼管進(jìn)行酸洗，為

了去除鋼管表面的氧化鐵，酸洗后，通過(guò)氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進(jìn)行清洗

然后送入熱浸鍍槽中。熱鍍鋅具有鍍層均勻，附著力強(qiáng)，使用壽命長(zhǎng)等優(yōu)點(diǎn)。北方大部分工藝采用鍍鋅帶直

接卷管補(bǔ)鋅工藝。
冷鍍鋅管
冷鍍鋅就是電鍍鋅，鍍鋅量很少，只有10－50g/m2，其本身的耐腐蝕性比熱鍍鋅管相差很多。正規(guī)的鍍鋅

管生產(chǎn)廠家，為了保證質(zhì)量，大多不采用電鍍鋅（冷鍍）。只有那些規(guī)模小、設(shè)備陳舊的小企業(yè)采用電鍍鋅

當(dāng)然他們的價(jià)格也相對(duì)便宜一些。今后不準(zhǔn)用冷鍍鋅管作水、煤氣管。
熱鍍鋅鋼管
鋼管基體與熔融的鍍液發(fā)生復(fù)雜的物理、化學(xué)反應(yīng)，形成耐腐蝕的結(jié)構(gòu)緊密的鋅一鐵合金層。合金層與純鋅

層、鋼管基體融為一體。故其耐腐蝕能力強(qiáng)。
冷鍍鋅鋼管
鋅層是電鍍層，鋅層與鋼管基體獨(dú)立分層。鋅層較薄，鋅層簡(jiǎn)單附著在鋼管基體上，容易脫落。故其耐腐蝕

性能差。在新建住宅中，禁止使用冷鍍鋅鋼管作為給水管。
主要用途:
常說(shuō)的鍍鋅管現(xiàn)在主要用于輸送煤氣、暖氣。鍍鋅管作為水管，使用幾年后，管內(nèi)產(chǎn)生大量銹垢，流出的黃

水不僅污染潔具，而且?jiàn)A雜著不光滑內(nèi)壁滋生的細(xì)菌；銹蝕造成水中重金屬含量過(guò)高，嚴(yán)重危害人體的健康。六、七十年代，國(guó)際上發(fā)達(dá)國(guó)家開(kāi)始開(kāi)發(fā)新型管材，并陸續(xù)禁用鍍鋅管。中國(guó)建設(shè)部等四部委也發(fā)文明確從

二〇〇〇年起禁用鍍鋅管。
工藝特點(diǎn):
對(duì)硫酸鹽鍍鋅的優(yōu)化
硫酸鹽鍍鋅的優(yōu)點(diǎn)是電流效率高達(dá)100% ，沉積速率快，這是其他鍍鋅工藝無(wú)可比擬的.由于鍍層結(jié)晶不

夠細(xì)致，分散能力與深鍍能力較差，因而只適于幾何形狀簡(jiǎn)單的管材與線材等電鍍。硫酸鹽電鍍鋅鐵合金工

藝對(duì)傳統(tǒng)的硫酸鹽鍍鋅工藝進(jìn)行優(yōu)化，只保留了主鹽硫酸鋅，其余組分均舍棄。在組成新工藝配方中又加入

適量鐵鹽，使原來(lái)的單金屬鍍層形成鋅鐵合金鍍層。工藝的重組，不僅發(fā)揚(yáng)了原工藝電流效率高、沉積速率

快的優(yōu)點(diǎn)，還使分散能力與深鍍能力得到很大改善，過(guò)去復(fù)雜件不能鍍，現(xiàn)在簡(jiǎn)單與復(fù)雜件都能鍍，而且防

護(hù)性能比單金屬提高3～5倍.生產(chǎn)實(shí)踐證明，用于線材、管材的連續(xù)電鍍，鍍層晶粒比原來(lái)的更細(xì)化、更光

亮，沉積速率快。2～3 min內(nèi)鍍層厚度達(dá)到要求。
硫酸鹽鍍鋅的轉(zhuǎn)化
硫酸鹽電鍍鋅鐵合金只保留硫酸鹽鍍鋅的主鹽硫酸鋅，其余組分如硫酸鋁、明礬(硫酸鋁鉀)等可在鍍液處理

時(shí)，加入氫氧化鈉使之生成不溶性氫氧化物沉淀去除；對(duì)有機(jī)添加劑，則加入粉狀活性炭吸咐去除。試驗(yàn)表

明，硫酸鋁與硫酸鋁鉀一次性難以徹底去除，對(duì)鍍層光亮度有影響，但并不嚴(yán)重，可隨帶出消耗，此時(shí)鍍層

光亮度便可恢復(fù) 溶液通過(guò)處理，可按新工藝所需成分含量補(bǔ)加，即完成轉(zhuǎn)化。
沉積速率快、防護(hù)性能優(yōu)異
硫酸鹽電鍍鋅鐵合金工藝電流效率高達(dá)100% ，沉積速率快是任何鍍鋅工藝無(wú)可比擬的，精細(xì)管的運(yùn)行速度

8～12 m/min.鍍層厚度平均2m/min.這是連續(xù)鍍鋅難于達(dá)到的.鍍層光亮細(xì)致悅目.按國(guó)家標(biāo)準(zhǔn)GB/T10125

“人造氣氛試驗(yàn)-鹽霧試驗(yàn)”方法測(cè)試，72 h，鍍層完好、無(wú)變化；96 h，鍍層表面出現(xiàn)少量白銹。獨(dú)特的清潔

生產(chǎn)

鍍鋅管采用硫酸鹽電鍍鋅鐵合金工藝，在于生產(chǎn)線槽與槽間均穿孔直通而溶液無(wú)任何帶出或溢流。生產(chǎn)過(guò)程

各工序由循環(huán)系統(tǒng)組成，各槽溶液即酸堿液、電鍍液、出光與鈍化液等，只循環(huán)回用不向系統(tǒng)外滲漏或排放

生產(chǎn)線只設(shè)5個(gè)清洗槽，采用循環(huán)回用定期排放，特別是鈍化后不清洗的無(wú)廢水產(chǎn)生的生產(chǎn)工藝。
電鍍?cè)O(shè)備的特殊性
鍍鋅管的電鍍銅線材電鍍一樣，都屬于連續(xù)電鍍，但施鍍的設(shè)備不同。鐵絲以其細(xì)長(zhǎng)的條形特色而設(shè)計(jì)的鍍

槽，槽體長(zhǎng)而寬卻淺。電鍍時(shí)鐵絲從孔眼穿出，呈一字形在液面展開(kāi)，保持相互間距。而鍍鋅管卻又不同于

鐵絲，有其獨(dú)特之處，槽設(shè)備較為復(fù)雜。槽體由上、 下兩部分組成， 上部為鍍槽，下部為溶液循環(huán)儲(chǔ)存槽

形成一個(gè)上窄下寬狀、似梯形的槽體，在鍍槽中設(shè)有鍍鋅管電鍍運(yùn)行的通道，槽底有兩個(gè)通孔與下部的儲(chǔ)存

槽相通，并與液下泵形成鍍液循環(huán)復(fù)用系統(tǒng)。因此，鍍鋅管同鐵絲電鍍一樣，鍍件都是動(dòng)態(tài)性的，而與鐵絲

電鍍不同之處，電鍍鍍鋅管的鍍液也是動(dòng)態(tài)性的。
生產(chǎn)工藝:
黑件檢查→掛料→脫脂→漂洗→酸洗→清洗→浸漬助鍍劑→熱空氣烘干→熱浸鍍鋅→內(nèi)外吹→冷卻→鈍化和

漂洗→卸料→檢驗(yàn)、修整→打字標(biāo)識(shí)→包裝入庫(kù)、運(yùn)輸。
鍍鋅帶→開(kāi)卷→拉伸→卷管→焊接→刮疤→鈍化和漂洗→補(bǔ)鋅→定型→打字標(biāo)識(shí)→裁剪→打包→烘干→過(guò)磅。
