| 產(chǎn)地 |
寶鋼
|
是否進(jìn)口 |
否
|
材質(zhì) |
SK5
|
| 貨號(hào) |
請(qǐng)咨詢客服
|
產(chǎn)地/廠家 |
中鋼
|
加工工藝 |
JIS標(biāo)準(zhǔn)
|
| 倉(cāng)庫(kù)所在城市 |
東莞
|
倉(cāng)庫(kù) |
華馳鑫科
|
倉(cāng)庫(kù)電話 |
0769-82260209
|
| 質(zhì)量等級(jí) |
正品（受理質(zhì)量異議）
|
加工服務(wù) |
粗加工（開(kāi)平、分條等）
|
配送服務(wù) |
可配送到廠
|

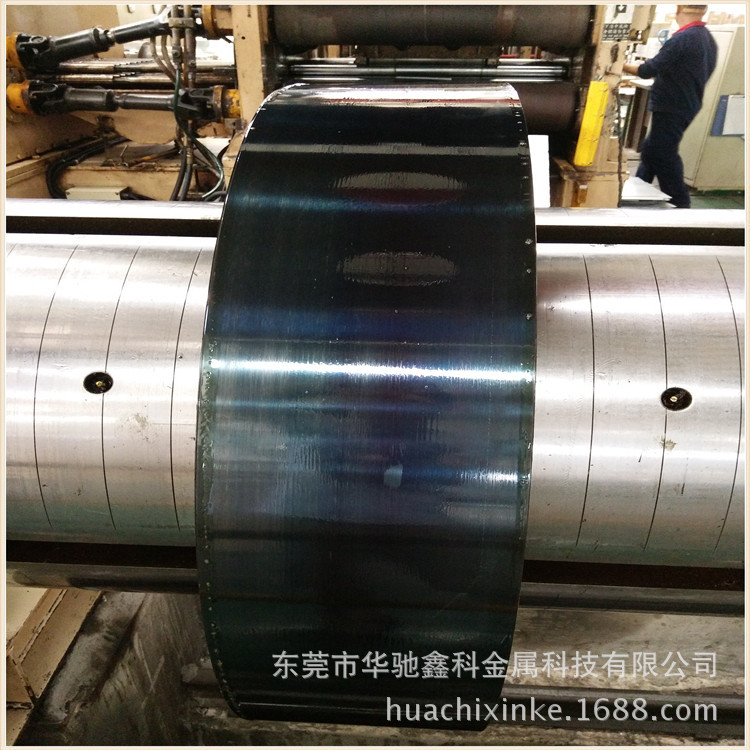

SK5彈簧鋼
標(biāo)準(zhǔn)：JIS G4401
●特性及適用范圍：
淬火回火后有較高硬度和耐磨性，但熱硬性低、淬透性差、易變形、塑性及強(qiáng)度較低。用作需要具有較高硬度和耐磨性的各種工具，如形狀簡(jiǎn)單模子和沖頭、切削金屬的刀具、打眼工具、木工用的銑刀、埋頭鉆、斧、鑿、縱向手用鋸、以及鉗工裝配工具、鉚釘沖模等次要工具。
●化學(xué)成份：
碳 C ：0.80～0.90
硅 Si：0.10-0.35
錳 Mn：0.10-0.50
硫 S ：≤0.030
磷 P ：≤0.030
鉻 Cr：允許殘余含量≤0.25、≤0.10(制造鉛浴淬火鋼絲時(shí))
鎳 Ni：允許殘余含量≤0.20、≤0.12(制造鉛浴淬火鋼絲時(shí))
銅 Cu：允許殘余含量≤0.30、≤0.20(制造鉛浴淬火鋼絲時(shí))
注：允許殘余含量Cr+Ni+Cu≤0.40(制造鉛浴淬火鋼絲時(shí))
●力學(xué)性能： 硬度 ：退火,≤187HB,壓痕直徑≥4.40mm;淬火,≥62HRC
●熱處理規(guī)范及金相組織： 熱處理規(guī)范：試樣淬火780～820℃,水冷。
●交貨狀態(tài)：鋼材以退火狀態(tài)交貨。經(jīng)雙方協(xié)議，也可以不退火狀態(tài)交貨。
●對(duì)應(yīng)各國(guó)牌號(hào)：
對(duì)應(yīng)中國(guó)GB牌號(hào)：T8Mn（A）
對(duì)應(yīng)德國(guó)DIN,DINEN牌號(hào)：C85W
對(duì)應(yīng)英國(guó)BS,BSEN牌號(hào)：060A81
對(duì)應(yīng)法國(guó)NF/NTEN牌號(hào)：Y75
本公司經(jīng)營(yíng)：
日本彈簧鋼：SUP6 SUP7 SUP9 SUP9A SUP10 SUP11A SUP12 SUP13 SUP10-CSP SK55-CSP SK85-CSP S70C-CSP S65C-CSP S60C-CSP S55C-CSP S50C-CSP
韓國(guó)彈簧鋼：SPS1 SPS3 SPS4 SPS5 SPS5A SPS6 SPS7 SPS8 SPS9 STB1 STB2 STB3 STB4 STB5 SH590P SH590S
瑞典彈簧鋼：1770 1774 1778 1912 1914 1922 1926 1940 1957 1973
英國(guó)彈簧鋼：38Si7 45SiCrV6-2 46Si7 46SiCrMo6 50SiCrMo6 51CrV4 52CrMoV4 52SiCrNi5 54SiCr6 54SiCrV6 55Cr3 56Si7 56SiCr7 60Cr3 60CrMo3-1 60CrMo3-2 60CrMo3-3 60SiCrV7 61SiCr7 251A85 251A60 251H60 525A58 525A60 525H60 525A61 658A57 658A57 704A60 705A60 705H60 735A51 735H51 735A54 805H60 925A60 251A85 251A60 251H60 525A58 N525A60 535A99 805A20 832H13
德國(guó)彈簧鋼：C67S CK67 C75S CK75 C85S CK85 C100S CK101 38Si6 38Si7 46Si7 51Si7 56Si7 55Si7 1.1231 1.1248 1.1269 1.1274 1.5022 1.5023 1.5024 1.5025 1.5023 1.5028 1.5029 15142 1.5225 1.7102 1.7103 1.7106 1.7018
國(guó)際標(biāo)準(zhǔn)彈簧鋼：38Si7 46Si7 51CrV4 52CrMoV4 55Cr3 55SiCr6-3 55SiCrV6-3 56SiCr7 60Cr3 60CrMo3-3 60Si8
美國(guó)彈簧鋼：ASTMA228 ASTMA227 ASTMA679 ASTMA229 ASTMA231 ASTMA232 ASTMA878 ASTMA401 AISI302 ASTMA313 AISI316 ASTMA313 AISI631 A-286 Inconel718 Inoconel-750 AMS5698 AMS5699 AISI1050 ASTMA682 AISI1074
彈簧在沖擊、振動(dòng)或長(zhǎng)期交應(yīng)力下使用，所以要求彈簧鋼有高的抗拉強(qiáng)度、彈性極限、高的疲勞強(qiáng)度。在工藝上要求彈簧鋼有一定的淬透性、不易脫碳、表面質(zhì)量好等 碳素彈簧鋼即含碳量WC在0.6%-0.9%范圍內(nèi)的優(yōu)質(zhì)碳素結(jié)構(gòu)鋼。合金彈簧鋼主要是硅錳系鋼種，它們的含碳量稍低，主要靠增加硅含量Wsi提高性能；另外還有硌、鎢、釩的合金彈簧鋼。近年來(lái)，結(jié)合中國(guó)資源，并根據(jù)汽車、拖拉機(jī)設(shè)計(jì)新技術(shù)的要求，研制出在硅錳鋼基礎(chǔ)上加入硼、鈮、鉬等元素的新鋼種，延長(zhǎng)了彈簧的使用壽命，提高了彈簧質(zhì)量。
性能要求
彈簧在沖擊、振動(dòng)或長(zhǎng)期交應(yīng)力下使用，所以要求彈簧鋼有高的抗拉強(qiáng)度、彈性極限、高的疲勞強(qiáng)度。在工藝上要求彈簧鋼有一定的淬透性、不易脫碳、表面質(zhì)量好等 碳素彈簧鋼即含碳量WC在0.6%-0.9%范圍內(nèi)的優(yōu)質(zhì)碳素結(jié)構(gòu)鋼。合金彈簧鋼主要是硅錳系鋼種，它們的含碳量稍低，主要靠增加硅含量Wsi提高性能；另外還有硌、鎢、釩的合金彈簧鋼。近年來(lái)，結(jié)合中國(guó)資源，并根據(jù)汽車、拖拉機(jī)設(shè)計(jì)新技術(shù)的要求，研制出在硅錳鋼基礎(chǔ)上加入硼、鈮、鉬等元素的新鋼種，延長(zhǎng)了彈簧的使用壽命，提高了彈簧質(zhì)量。
生產(chǎn)工藝
一般彈簧鋼可用電爐、平爐或氧氣轉(zhuǎn)爐生產(chǎn)；質(zhì)量較好或具有特殊性能的優(yōu)質(zhì)彈簧鋼，用電渣爐或真空爐煉制。彈簧鋼中碳、錳、硅等主要元素的規(guī)定含量范圍較窄，冶煉時(shí)必須嚴(yán)格控制化學(xué)成分。硅含量較高時(shí)容易形成氣泡等缺陷，鋼錠鍛軋后冷卻不當(dāng)時(shí)易產(chǎn)生白點(diǎn)。因此，冶煉用的原材料必須干燥，盡量除去氣體及夾雜物，而且要避免鋼水過(guò)熱。
彈簧鋼在軋制加工中須特別注意脫碳和表面質(zhì)量。鋼材表面嚴(yán)重脫碳時(shí)，會(huì)顯著降低鋼的疲勞極限。對(duì)于高硅彈簧鋼如70Si3MnA，應(yīng)注意避免石墨化。因此，在熱加工時(shí)停軋溫度不應(yīng)過(guò)低（≥850℃），避免在石墨化較易形成的溫度范圍（650～800℃）內(nèi)停留時(shí)間過(guò)長(zhǎng)。
彈簧制成后經(jīng)噴丸處理能使彈簧表層產(chǎn)生殘余壓應(yīng)力，以抵銷表層上的部分工作應(yīng)力，抑制表層裂縫的形成，這可顯著提高彈簧的疲勞極限。
本信息長(zhǎng)期有效，價(jià)格會(huì)隨當(dāng)日行情而變動(dòng)，報(bào)價(jià)僅供參考。
產(chǎn)品庫(kù)存數(shù)量及規(guī)格會(huì)不斷變化。特殊規(guī)格可定做！
