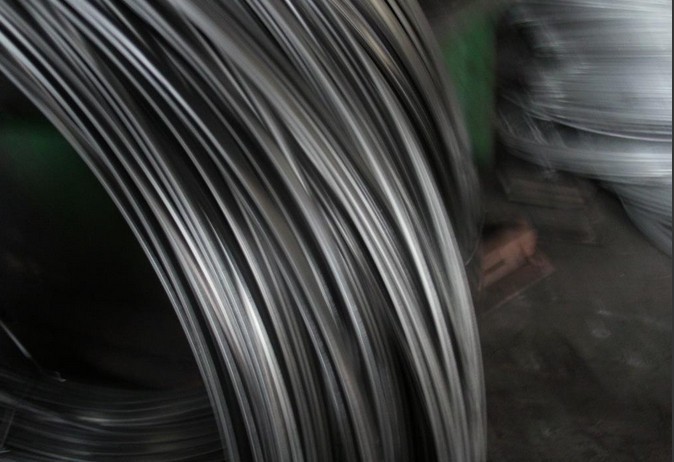

| 產(chǎn)地 |
上海
|
是否進(jìn)口 |
否
|
材質(zhì) |
S45C
|
| 貨號(hào) |
155
|
產(chǎn)地/廠家 |
寶鋼
|
倉(cāng)庫(kù)所在城市 |
蘇州
|
| 倉(cāng)庫(kù) |
現(xiàn)貨
|
倉(cāng)庫(kù)地址 |
蘇州
|
倉(cāng)庫(kù)電話(huà) |
18550408580
|
| 質(zhì)量等級(jí) |
正品（受理質(zhì)量異議）
|
加工服務(wù) |
無(wú)加工
|
配送服務(wù) |
可配送到廠
|
特性：
日本標(biāo)準(zhǔn)JISG4051-79（94），高級(jí)優(yōu)質(zhì)碳鋼，采用由電爐、平爐或純氧轉(zhuǎn)爐煉鋼法制造的全靜鋼，該鋼金相組織均勻，無(wú)組織缺陷。該鋼含碳量在0.4%以上，耐磨性?xún)?yōu)良，但延展性減少，淬火易變形和開(kāi)裂，故熱處理極為重要，且回火后必須急冷，以避免回火脆性發(fā)生。通過(guò)對(duì)該鋼實(shí)行球化處理，可以改善這類(lèi)碳鋼的切削加工性能。
2用途：
S45C廣泛用于機(jī)械制造，這種鋼的機(jī)械性能很好。但是這是一種中碳鋼，淬火性能并不好，45號(hào)鋼可以淬硬至HRC42~46。所以如果需要表面硬度，又希望發(fā)揮45#鋼優(yōu)越的機(jī)械性能，常將45#鋼表面滲碳淬火，這樣就能得到需要的表面硬度。
3化學(xué)成分：
C 0.42~0.48
Si 0.15~0.35
Mn 0.60~0.90
P≤0.030
S≤0.035
Cu≤0.30
Ni≤0.20
Cr≤0.20
4力學(xué)性能：
供貨狀態(tài)硬度
137~170HBS
167~229HBS
201~269HBS。
抗拉強(qiáng)度>686MPa
屈服強(qiáng)度>490MPa
伸長(zhǎng)率δ5>17%
收縮率ψ>45%
沖擊韌性值>78J/cm2
硬度201~269HB。
5對(duì)應(yīng)型號(hào)：
參考對(duì)應(yīng)鋼號(hào)
我國(guó)GB/JB的標(biāo)準(zhǔn)鋼號(hào)是45
德國(guó)DIN標(biāo)準(zhǔn)材料編號(hào)1.0503
法國(guó)AFNOR標(biāo)準(zhǔn)鋼號(hào)CC45
法國(guó)NF標(biāo)準(zhǔn)鋼號(hào)C45
意大利UNI標(biāo)準(zhǔn)鋼號(hào)C45
比利時(shí)NBN標(biāo)準(zhǔn)鋼號(hào)C45-1
瑞典SS標(biāo)準(zhǔn)鋼號(hào)1650
西班牙UNE標(biāo)準(zhǔn)鋼號(hào)F.114
美國(guó)AISI/SAE標(biāo)準(zhǔn)鋼號(hào)1045
國(guó)際標(biāo)準(zhǔn)化組織ISO標(biāo)準(zhǔn)鋼號(hào)C45E4
日本JIS標(biāo)準(zhǔn)鋼號(hào)S45C/S48C
英國(guó)BS標(biāo)準(zhǔn)鋼號(hào)IC45/080A47。
6淬火工藝：
淬火、回火規(guī)范 淬火溫度820℃~870℃，水冷，回火溫度550~650℃，出爐極冷。
抗拉強(qiáng)度>686MPa，屈服強(qiáng)度>490MPa，伸長(zhǎng)率δ5>17%，收縮率ψ>45%，沖擊韌性值>78J/cm2，硬度201~269HB。
