磷銅（磷青銅）（錫青銅）（錫磷青銅）由青銅添加脫氣劑磷P含量0.03~0.35%,錫含量5~8%.及其它微量元素如鐵Fe,鋅Zn等組成延展性,耐疲勞性均佳可用于電氣及機(jī)械材料,可靠度高于一般銅合金制品. 青銅 原指銅錫合金﹐后除黃銅﹑白銅以外的銅合金均稱青銅﹐并常在青銅名字前冠以主要添加元素的名。錫青銅的鑄造性能﹑減摩性能好和機(jī)械性能好﹐適合於制造軸承﹑蝸輪﹑齒輪等。標(biāo)準(zhǔn)：GB/T 4423-1992  化學(xué)成份  銅 Cu ：余量  錫 Sn ：6.0～7.0  鉛 Pb：≤0.02   磷 P：0.10～0.25  鋁 Al：≤0.002  鐵 Fe：≤0.05  硅 Si ：≤0.002  銻 Sb ：≤0.002  鉍 Bi：≤0.002 [1]  注：≤0.1(雜質(zhì))  QSN6.5-0.1磷銅力學(xué)性能  抗拉強(qiáng)度 σb (MPa)：≥470  伸長率 δ5 (％)：≥13  注 ：棒材的縱向室溫拉伸力學(xué)性能   試樣尺寸：直徑或?qū)吘嚯x5～12   熱處理規(guī)范   熱加工溫度750～770℃;退火溫度600～650℃。磷青銅的彈性高﹐導(dǎo)電性好﹐適於制造精密彈簧和電接觸元件﹐磷青銅還用來制造煤礦﹑油庫等使用的無火花工具。

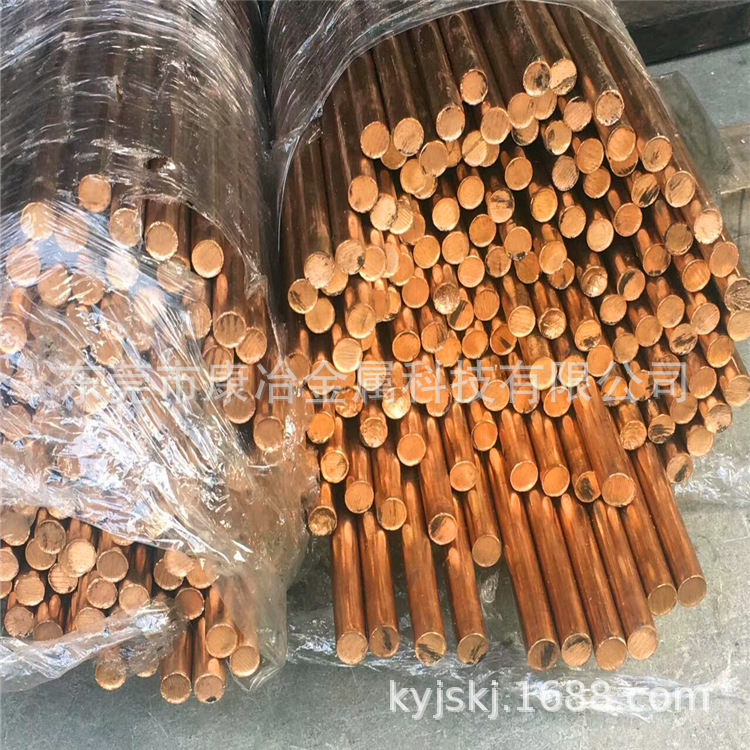

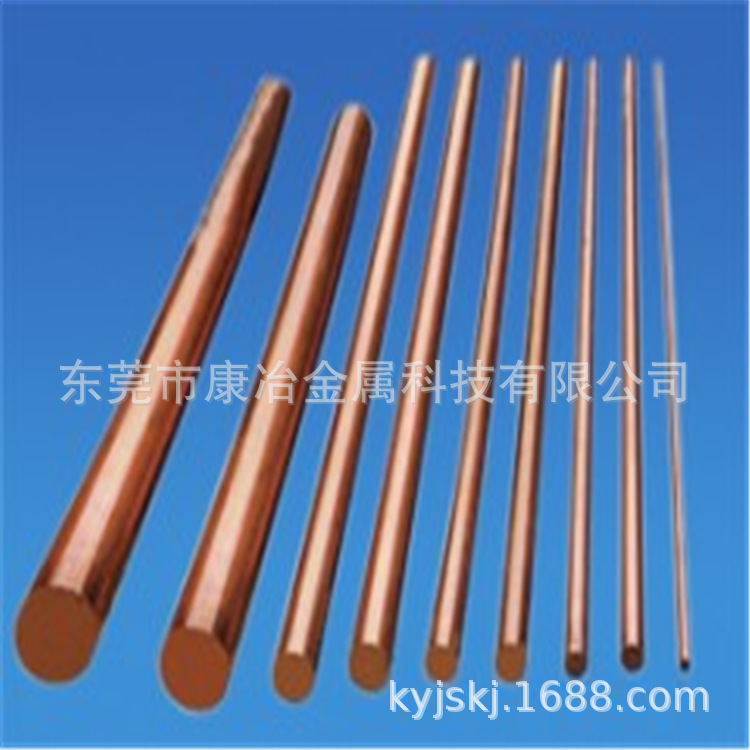

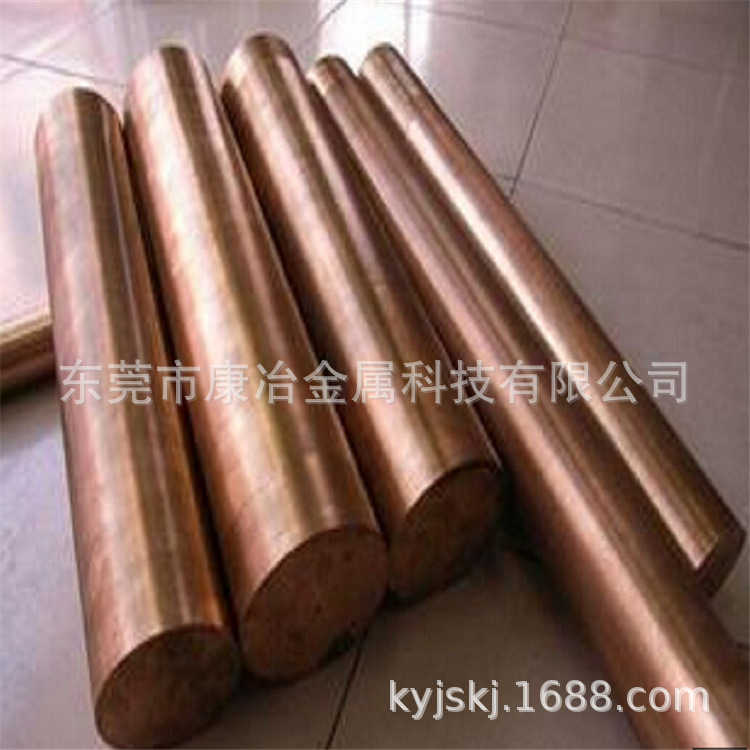

      C5210磷銅棒 環(huán)保易切削磷青銅棒 錫磷青銅棒 磷銅棒6mm 10mm--70mm 高強(qiáng)度復(fù)雜合金銅棒  特性用途：電子，電氣用彈簧，開關(guān)，接插件，引線框架，連接器，端子，振動(dòng)片等。磷銅（磷青銅）（錫青銅）（錫磷青銅）由青銅添加脫氣劑磷P含量0.03~0.35%,錫含量5~8%.及其它微量元素如鐵Fe,鋅Zn等組成延展性,耐疲勞性均佳可用于電氣及機(jī)械材料,可靠度高于一般銅合金制品.  青銅原指銅錫合金﹐后除黃銅﹑白銅以外的銅合金均稱青銅﹐并常在青銅名字前冠以第一主要添加元素的名。錫青銅的鑄造性能﹑減摩性能好和機(jī)械性能好﹐適合於制造軸承﹑蝸輪﹑齒輪等。鉛青銅是現(xiàn)代發(fā)動(dòng)機(jī)和磨床廣泛使用的軸承材料。鋁青銅強(qiáng)度高﹐耐磨性和耐蝕性好﹐用於鑄造高載荷的齒輪﹑軸套﹑船用螺旋槳等。鈹青銅和磷青銅的彈性極限高﹐導(dǎo)電性好﹐適於制造精密彈簧和電接觸元件﹐鈹青銅還用來制造煤礦﹑油庫等使用的無火花工具

Sn：6.0-7.0

P:0.10-0.25

Zn：≤0.30

Ni：≤0.20

Fe：≤0.05

Pb：≤0.02

Al：≤0.002

雜質(zhì)：≤0.1

Cu：余量

抗拉強(qiáng)度 (σb/MPa)：≥290

伸長率 (δ10/%）：≥40

注：帶材的力學(xué)性能

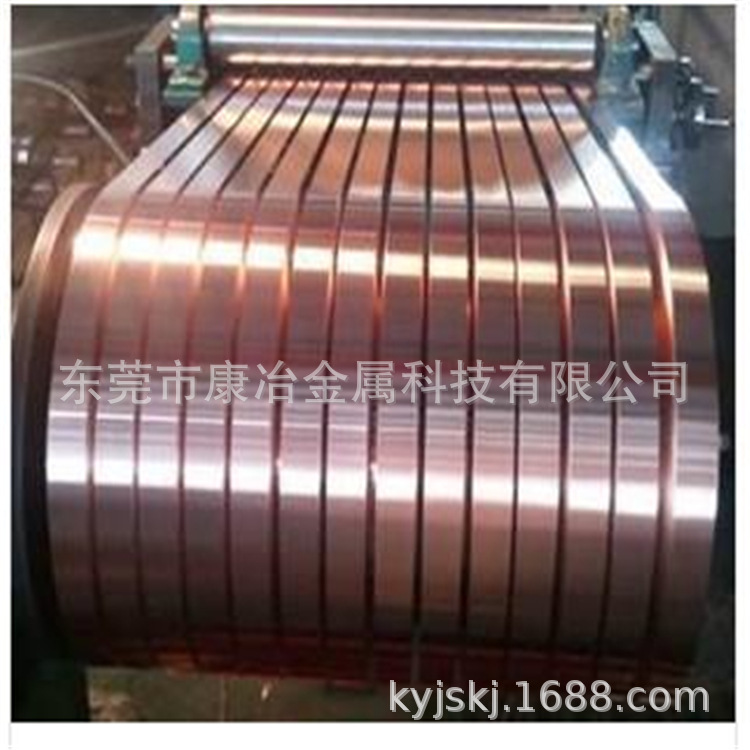

 磷銅系列   日本牌號(hào)C5191、中國牌號(hào)為Qsn6.5-0.1.它具有較好的延展性、抗疲勞性、抗腐蝕性、屈服強(qiáng)度、疲勞強(qiáng)度、彈性性能、彎曲成型方面有較大的優(yōu)勢，應(yīng)用于計(jì)算機(jī)CPU插槽、汽車端子、手機(jī)按鍵、電器連接器等高科技領(lǐng)域等行業(yè)。    C5191高精磷銅帶     該系列產(chǎn)品規(guī)格齊全，產(chǎn)品質(zhì)量均達(dá)到歐盟環(huán)保標(biāo)準(zhǔn)（產(chǎn)品附有SGS環(huán)保報(bào)告），常規(guī)現(xiàn)貨規(guī)格有305mm，400mm等各種規(guī)格，厚度從0.1mm-1.5mm均有生產(chǎn)，厚度公差在-0.02以內(nèi)，常規(guī)情況下銅帶可分為S，1/2H，H，EH，SH等各種狀態(tài)。可靠度均高于一般銅合金，多用于電子，電器用開關(guān)，端子和震動(dòng)片中。

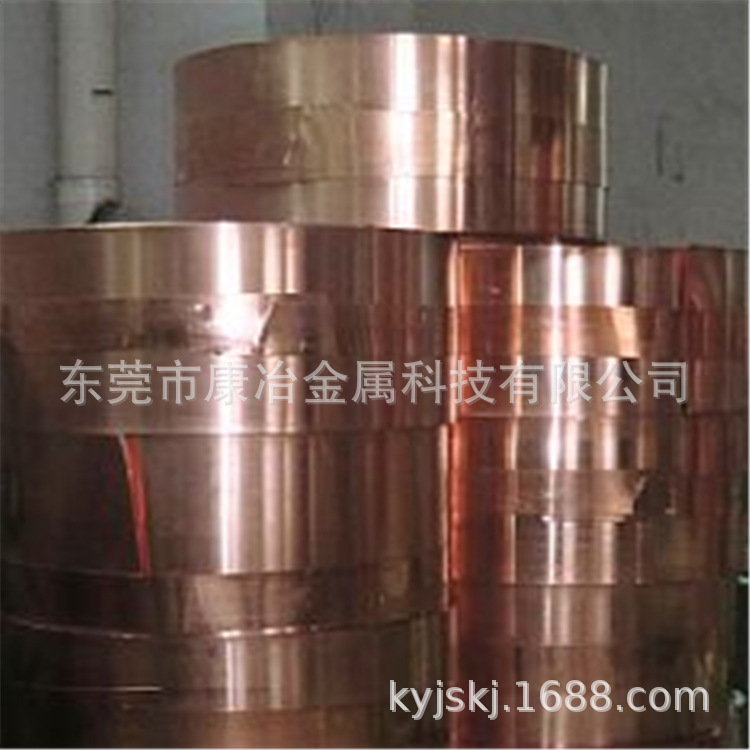

  C5210高精磷銅帶     該系列產(chǎn)品規(guī)格齊全，產(chǎn)品質(zhì)量均達(dá)到歐盟環(huán)保標(biāo)準(zhǔn)（產(chǎn)品附有SGS環(huán)保報(bào)告），常規(guī)現(xiàn)貨規(guī)格有305mm，400mm等各種規(guī)格，厚度從0.1mm-1.5mm均有生產(chǎn)，厚度公差在-0.01以內(nèi)，常規(guī)情況下銅帶可分為S，1/2H，H，EH，SH等各種狀態(tài)。

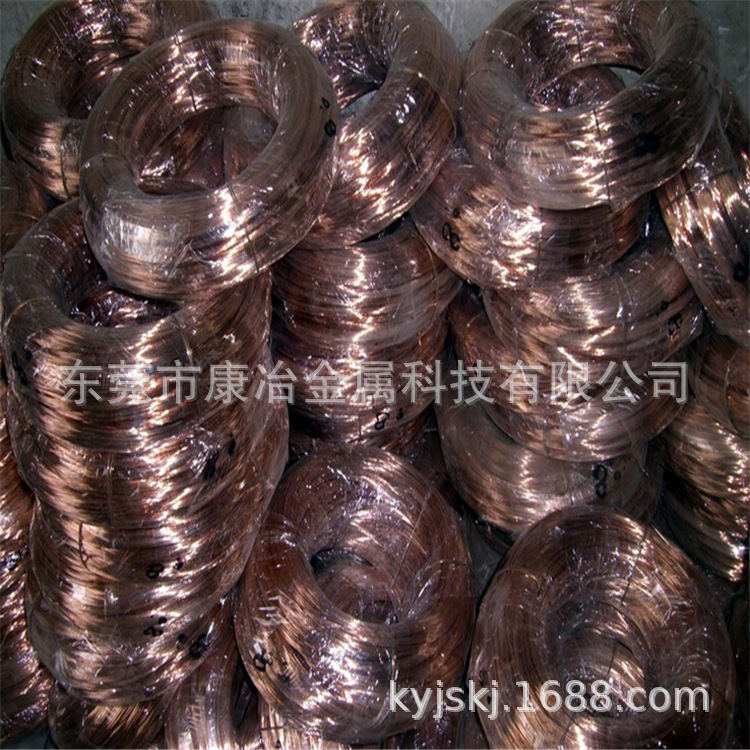

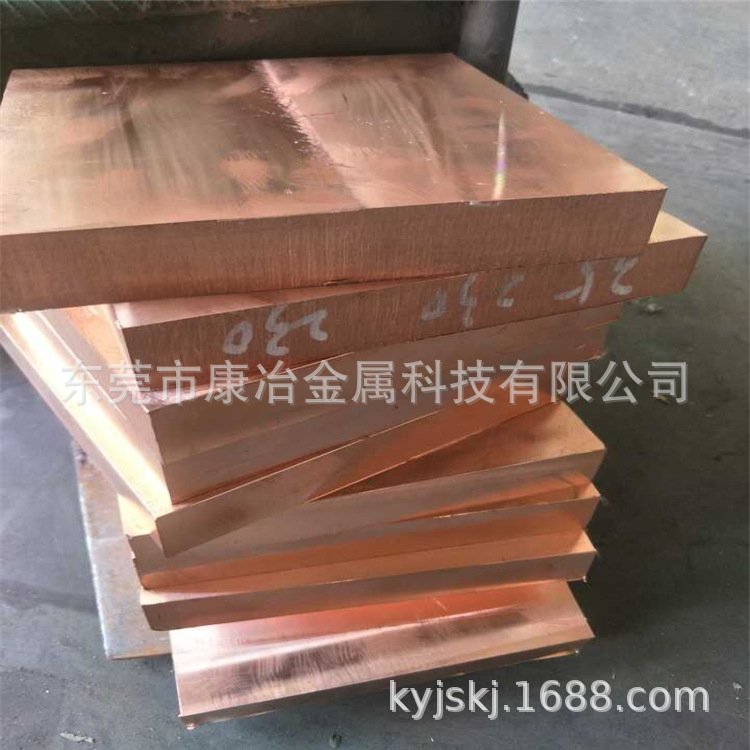

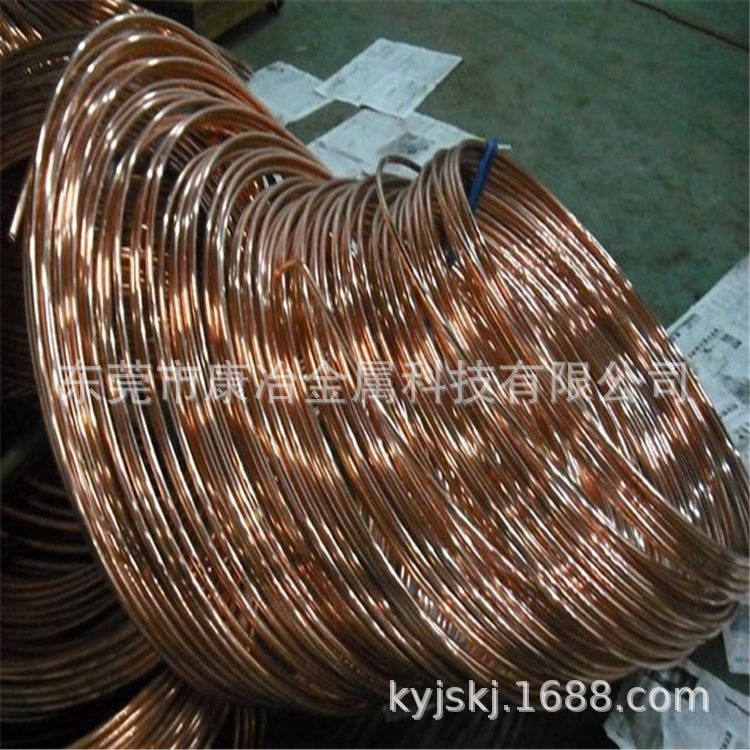

該類產(chǎn)品其彈性，延展性，耐疲勞性，耐腐蝕性較好，多用于航天，電子，電器等高精密配件。    普通磷銅帶     該系列產(chǎn)品按國標(biāo)生產(chǎn)，質(zhì)量保證，常規(guī)現(xiàn)貨規(guī)格有200寬，厚度從0.2mm-1.5mm均有生產(chǎn)，由于其材質(zhì)彈性較好，常用于彈簧片，接觸件等精密配件，可根據(jù)客戶需求定做非標(biāo)規(guī)格。

磷銅合金作為一種優(yōu)良的脫氧劑，在有色鑄造領(lǐng)域有著非常重要的作用。它能有效的去除金屬熔液里的氧分子，有效提高鑄件質(zhì)量和成品率，其主要生產(chǎn)工藝是電解銅和紅磷或白磷，經(jīng)過高溫合成。
狀態(tài)：M、Y、Y2、Y4 H 1/2H EH SH
【特 點(diǎn)】 具有良好的屈服強(qiáng)度和疲勞強(qiáng)度、具有良好的彈性性能、優(yōu)良的加工成形性能和彎曲性能、 具有較好的延展性、耐用性、耐腐蝕性。
【用 途】 CPU插槽、手機(jī)按鍵、汽車端子、接插件、 電子連接器、電器接插件、波紋管、彈簧片、口琴摩擦片、電氣器件部件、精密儀器以及儀表的耐磨部件以及抗磁部件、汽車部件以及機(jī)械的電氣部件等。
中國QSn10-1、QSn6.5-0.1、QSn7-0.2、QSn8-0.3、QSn4-0.3、QSn4-3
國際CuSn4,CuSn5,CuSn6,CuSn8....
日本C5111,C5101,C5191,C5210....
美國C51100,C51000,C51900,C52100....
歐洲CW450K,CW451K,CW452K,CW453K....
合金牌號(hào) 化學(xué)成分：
C5111 :Cu:余量 ,Pb ≤0.05 ,Fe≤0.10 ,Sn:3.5-4.5 ,Zn:≤0.20 , Cu+Sn+P:0.03-0.35 ≥99.5
C5101 : Cu:余量 ,Pb ≤0.05 ,Fe≤0.10 Sn:4.5-5.5,Zn:≤0.20 , Cu+Sn+P:0.03-0.35 ≥99.5
C5191 :Cu:余量 ,Pb ≤0.05 ,Fe≤0.10 Sn:5.5-7.0 ,Zn:≤0.20 , Cu+Sn+P:0.03-0.35 ≥99.5
C5212 :Cu:余量 ,Pb ≤0.05 ,Fe≤0.10 Sn:7.0-9.0 ,Zn:≤0.20 , Cu+Sn+P:0.03-0.35 ≥99.5
C5210 :Cu:余量 ,Pb ≤0.05 ,Fe≤0.10 Sn:7.0-9.0 ,Zn:≤0.20 , Cu+Sn+P:0.03-0.35 ≥99.5

磷是銅合金的良好脫氧劑，可增加合金的流動(dòng)性，改善錫青銅的工藝和力學(xué)性能，但加大逆偏析程度。
錫青銅中磷的極限溶解度為0.15%，過多時(shí)將形成a+δ+Cu3P三元共晶，熔點(diǎn)為628℃，熱軋時(shí)易產(chǎn)生熱脆性，只能冷加工。因此，變形錫青銅中含磷量不應(yīng)大于0.5%，熱加工時(shí)，磷應(yīng)小于0.25%。
含磷錫青銅是有名的彈性材料，在加工時(shí)，控制冷加工前的晶粒大小和加工后的低溫退火很有必要。細(xì)晶粒加工材的強(qiáng)度、彈性模量和疲勞強(qiáng)度比其粗晶粒加工材為高，但塑性較低。冷加工材在200～260℃經(jīng)1～2h低溫退火、產(chǎn)生退火硬化效應(yīng)，可進(jìn)一步提高制品的強(qiáng)度、塑性、彈性極限和彈性模量，并增加彈性的穩(wěn)定性。
現(xiàn)已列入中國國家標(biāo)準(zhǔn)中的含磷錫青銅共4個(gè)牌號(hào)。
其中QSn6.5-0.1合金主要制作彈性元件特別是電導(dǎo)性好的彈簧接觸片，儀器儀表中的耐磨零件和抗磁元件等；
Qsn6.5一0.4合金主要用于造紙、化工和食品等工業(yè)制造金屬網(wǎng)，也用于制造耐磨和彈簧零件；
QSn7-0.2合金用于在中等的載荷和滑動(dòng)速度下承受摩擦的零件，如軸承、軸套、渦輪等，亦可制造彈性元件和其他機(jī)械電氣零件；
QSn4-0.3合金用于生產(chǎn)壓力表中的各種管材，作敏感元件，有壓力表青銅之稱。

錫磷青銅除了含有3%～14%錫，此外還常常加入磷、鋅、鉛等元素。是人類應(yīng)用很早的合金，至今已有約4000年的使用歷史。它耐蝕、耐磨，有較好的力學(xué)性能和工藝性能，并能很好地焊接和釬焊，沖擊時(shí)不產(chǎn)生火花。分為加工錫青銅和鑄造錫青銅。用于壓力加工的錫青銅含錫量低于6%～7%，鑄造錫青銅的含錫量為10%～14%。常用牌號(hào)有QSn4-3，QSn4.4-2.5，QSn7-O.2，ZQSn10，ZQSn5-2-5，ZQSN6-6-3等。錫青銅是鑄造收縮率最小的有色金屬合金，可用來生產(chǎn)形狀復(fù)雜、輪廓清晰、氣密性要求不高的鑄件。錫青銅在大氣、海水、淡水和蒸汽中十分耐蝕，廣泛用于蒸汽鍋爐和海船零件。含磷錫青銅具有良好的力學(xué)性能，可用作高精密工作母機(jī)的耐磨零件和彈性零件。含鉛錫青銅常用作耐磨零件和滑動(dòng)軸承，含鋅錫青銅可作高氣密性鑄件。
錫磷青銅的凝固范圍大，枝晶偏析嚴(yán)重；凝固時(shí)不易形成集中縮孔，體積收縮很小；鑄錠中易出現(xiàn)錫的逆偏析，嚴(yán)重時(shí)鑄錠表面可見到白色斑點(diǎn)(8相析出)，甚至出現(xiàn)富錫顆粒，一般稱為錫汗(tinsweat)，改進(jìn)鑄造方法和工藝條件可減輕逆偏析程度；液態(tài)合金中，錫易生成硬脆的夾雜物SnO2，熔煉要充分脫氧，防止由于夾雜物引起的合金力學(xué)性能的降低；對(duì)過熱和氣體的敏感性很小，能很好地焊接和釬焊；沖擊時(shí)不發(fā)生火花，無磁性、耐寒，并有極高的耐磨性。關(guān)于錫青銅價(jià)格 錫青銅廠家 錫青銅質(zhì)量 耐磨錫青銅 錫青銅化學(xué)成分 鋁青銅性能 錫青銅執(zhí)行標(biāo)準(zhǔn)等詳詢客服
