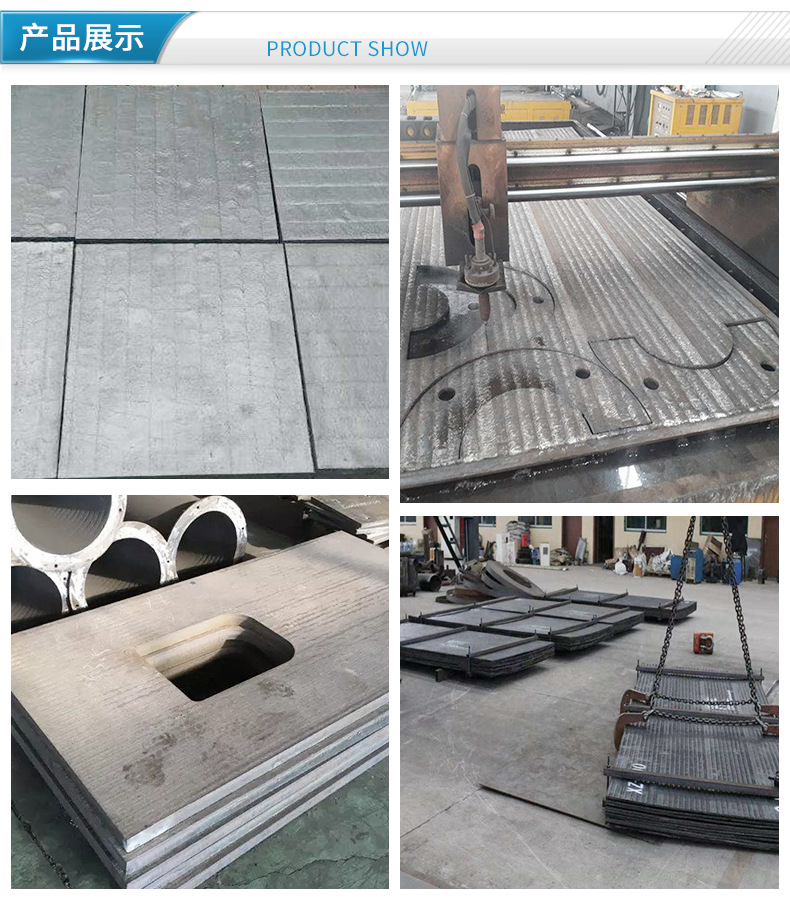

堆焊耐磨板，即雙金屬復(fù)層耐磨鋼板，它是大面積磨損工況使用的板材產(chǎn)品，是在普通鋼板或耐熱鋼板、不銹鋼板上堆焊形成以體積分?jǐn)?shù)達(dá)到50%以上碳化鉻為主的合金耐磨層。堆焊耐磨鋼板具有高耐磨性、耐沖擊、可變形和可焊接等性能，可像鋼板一樣直接進(jìn)行卷曲變形、切割和打孔等加工環(huán)節(jié)，加工成工程部件以滿足磨損工礦投入使用。
雙金屬復(fù)合耐磨板 8+8 10+8 10+10堆焊耐磨鋼板。由低碳鋼板和合金耐磨層兩部分組成，抗磨層一般占總厚度的1/3－1/2。工作時(shí)由基體提供抵抗外力的強(qiáng)度、韌性和塑性等綜合性能，由耐磨層提供滿足指定工況需求的耐磨性耐磨鋼板合金耐磨層和基體之間是冶金結(jié)合。

通過專用設(shè)備，采用自動(dòng)焊接工藝，將高硬度自保護(hù)合金焊絲均勻地焊接在基材上。復(fù)合層數(shù)一層至兩層以至多層，復(fù)合過程中由于合金收縮比不同，出現(xiàn)均勻橫向裂紋，這是耐磨鋼板的顯著特點(diǎn)。耐磨層主要以鉻合金為主，同時(shí)還添加錳、鉬、鈮、鎳等其它合金成份，金相組織中碳化物呈纖維狀分布，纖維方向與表面 垂直。碳化物顯微硬度可以達(dá)到HV1700-2000以上，表面硬度可達(dá)到HRc60-67。合金碳化物在高溫下有很強(qiáng)的穩(wěn)定性，保持較高的硬度，同時(shí)還 具有很好的抗氧化性能，在500℃以內(nèi)完全正常使用。

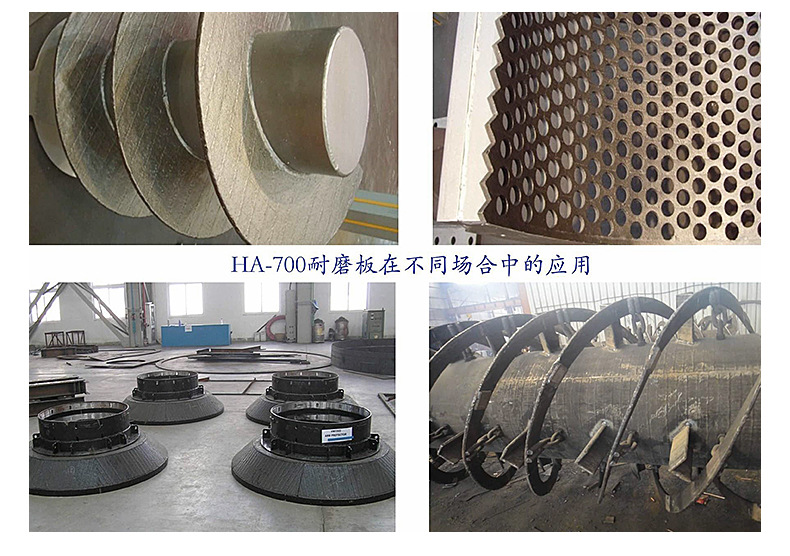

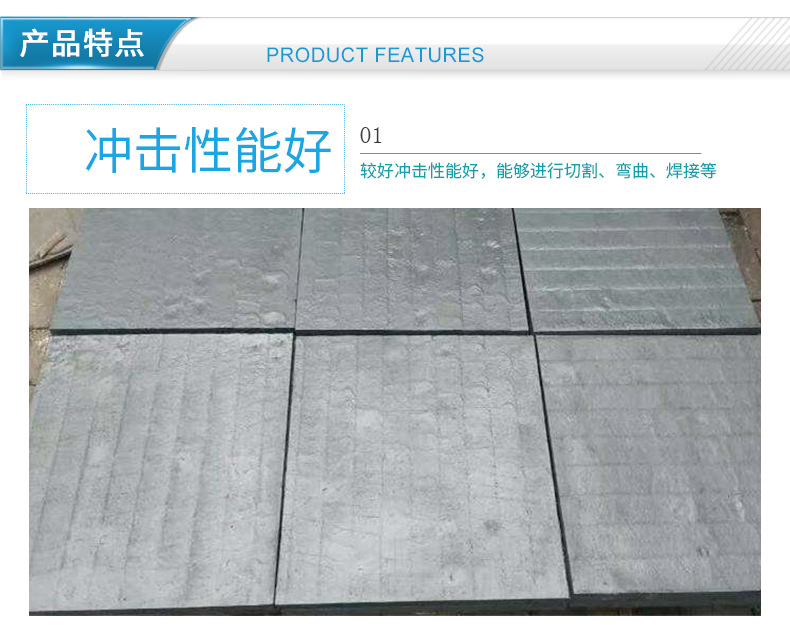

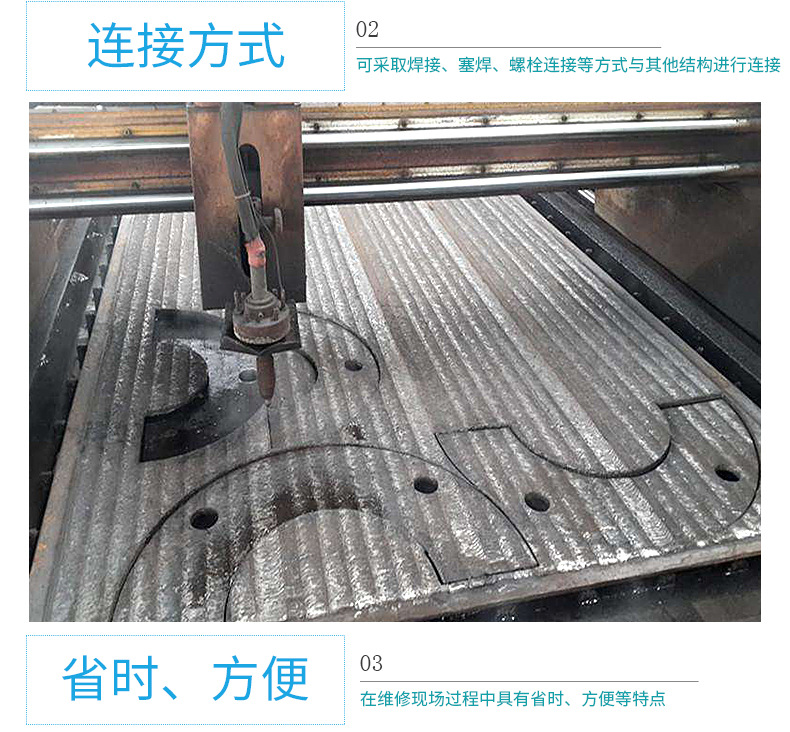

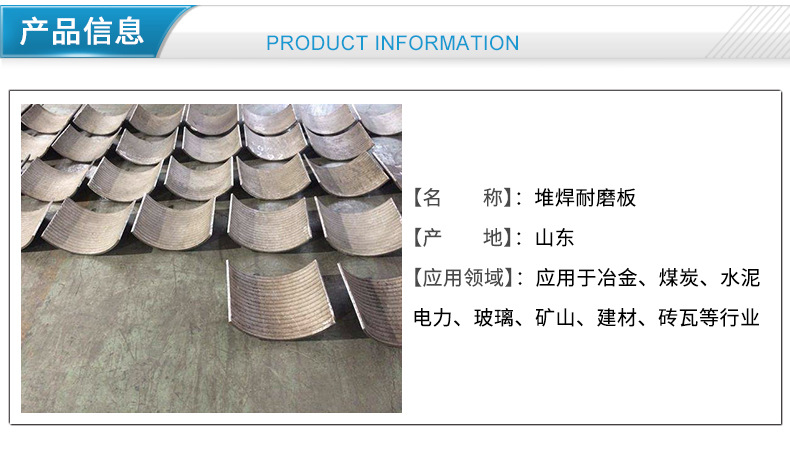

復(fù)合耐磨鋼板具有很高耐磨性能和較好沖擊性能好，能夠進(jìn)行切割、彎曲、焊接等，可采取焊接、塞焊、螺栓連接等方式與其他結(jié)構(gòu)進(jìn)行連接，在維修現(xiàn)場(chǎng)過程中具有省時(shí)、方便等特點(diǎn)，廣泛應(yīng)用于冶金、煤礦、水泥、電力、玻璃、礦山、建材、磚瓦等行業(yè)，與其他材料相比，有很高的性價(jià)比，已經(jīng)受到越來越多行業(yè)和廠家的青睞。
1、超常抗磨性能比：磨損試驗(yàn)表明碳化鉻堆焊耐磨復(fù)合鋼板的耐磨性比普通鋼板高10-30倍，比鑄造不銹鋼、高錳鋼高5倍，比鑄態(tài)高鉻鐵高1倍，與陶磁大致相等。HRC≤64

2、高抗沖擊性能比：由于母材采用Q235A軟鋼基板，表面采用了碳化鉻多元素耐磨堆焊復(fù)合超硬材料。充分體現(xiàn)了復(fù)合材料既有超常耐磨性又有抗沖擊韌性的雙重優(yōu)點(diǎn)。這是鑄態(tài)耐磨材料所不及的。（傳統(tǒng)鑄件抗沖擊性較差，較脆易斷裂）
