| 產地 | 撫鋼 | 是否進口 | 否 | 品名 | 塑膠模具鋼 |
| 材質 | 718H | 產地/廠家 | 撫鋼 | 倉庫所在城市 | 東莞 |
| 倉庫 | 廣東東莞 | 倉庫地址 | 廣東東莞 | 倉庫電話 | 0769-86364646 |
| 品牌 | 718H模具鋼 | 質量等級 | 正品（受理質量異議） | 加工服務 | 其他加工服務 |
| 配送服務 | 可配送到廠 | 貨物銷售類型 | 現(xiàn)貨 | 用途 | 模具 |

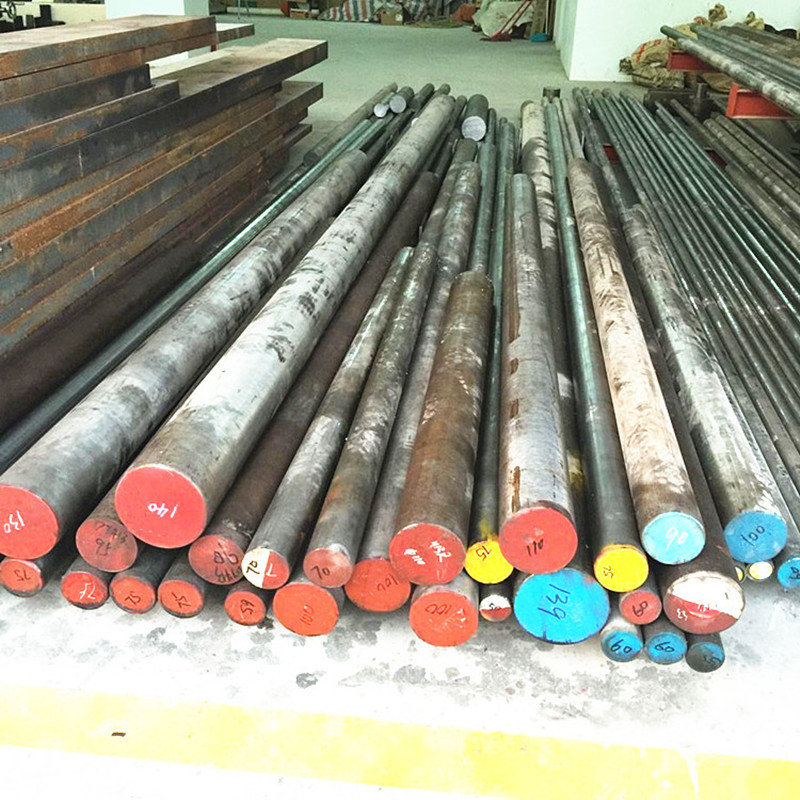

| 產品表面描述 | 黑皮 | 規(guī)格 | Φ21-130,Φ80-120,Φ90-220,Φ100-300,Φ200-400,Φ21,φ38,φ45,Φ75,Φ90,Φ130,Φ140,Φ195,Φ220,205,255,305,405,505（mm） |
718H是塑膠模具鋼材
化學成份
| 元 素 | C | Si | Mn | Cr | MO | Ni |
| 含量(%) | 0.33 | 0.3 | 1.4 | 2.0 | 0.2 | 0.9 |
出廠硬度：
預硬至35~39HRC
特征：
718H為真空熔煉之鉻-鎳-鉬合金鋼，出廠前經過淬硬及回火處理，具備下列各項優(yōu)點：無淬裂和熱處理變形風險；無需熱處理費用；縮短模具制作周期；降低模具所需成本（例，無需僑正變形）；模具易于修正；可施以氮化及表面硬化處理，以增進模具的表面硬度及耐磨性。
718H的主要用途：
大型長壽命塑膠注塑模，如家電制品，電腦外殼等模具；高表面光潔度之塑膠制品模具；吹塑模；由于硬度高，可用于塑膠模具中之滑塊；成形工具，壓縮-制動模（灣板機模），（視生產需要可施加火焰硬化或氮化處理）；構造零件及軸。
熱處理：
退火
在保護狀態(tài)下，加熱到700℃，均熱后在爐中以15℃/h的速度冷卻至600℃，然后空冷。
應力消除
經粗加工后，加熱至550℃，保溫2小時，緩慢冷卻到500℃，然后空冷。
常規(guī)淬火—回火
淬火前，必須充分退火，以消除加工應力。在500~600℃預熱2小時，850℃淬火溫度下保溫30分鐘；要在保護氣氛中加熱保溫，以避免脫碳和氧化。然后在油中冷卻，或300℃等溫4分鐘后空冷。冷卻至50~70℃時，應立即回火，回火溫度、時間及回火后的硬度見下表。
| 溫度（℃） | 時間（h） | 硬度 |
| 180 | 2 | 52HRC |
| 200 | 2 | 51HRC |
| 300 | 2 | 48HRC |
| 400 | 2 | 410HRC |
| 500 | 2 | 345 HRC |
| 600 | 2 | 280HRC |
| 650 | 2 | 270HRC |
火焰淬火—回火
可使模具表面硬度提高，使耐磨性提高。方法為使用氧乙炔火焰（風煤）在模具表面加熱，然后冷卻硬化，硬度可達45~52HRC.
處理方法：預熱150~200 HRC，以防止破裂；然后在模具表層連續(xù)加熱至850~950℃(表面為淺紅色)，再以空冷；冷卻至50~70℃時，立即在180~200℃回火，防止研磨時產生裂紋。
